PK2W Series
普通插件式功率电感
产品图片 |
|
|
产品特征 |
|
|
1. 绕线之铁芯完全封装于热缩性的UL套管内以提供对机械及环境的保护。 |
应用领域 |
|
|
很适合应用于直流-直流整流器或作为低阶电感，亦用于滤波应用。

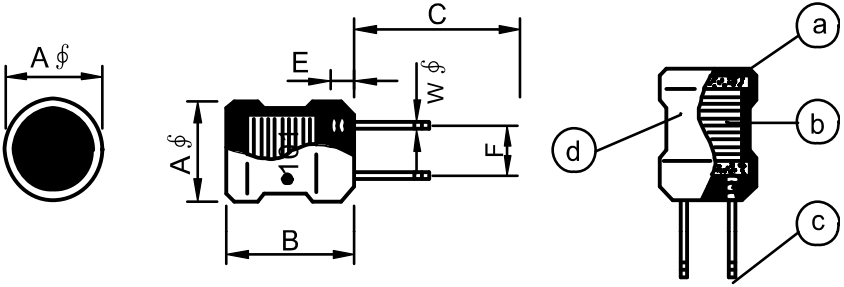

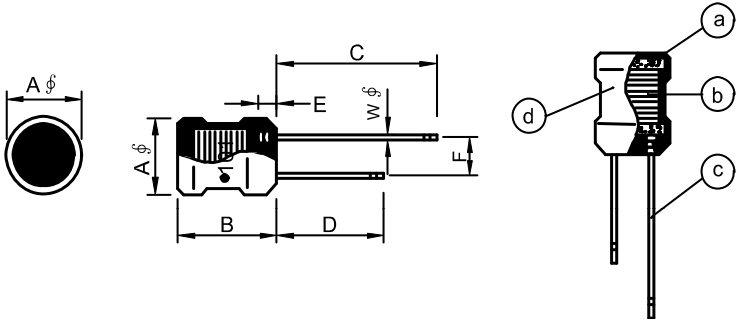

工程图 |
|
|

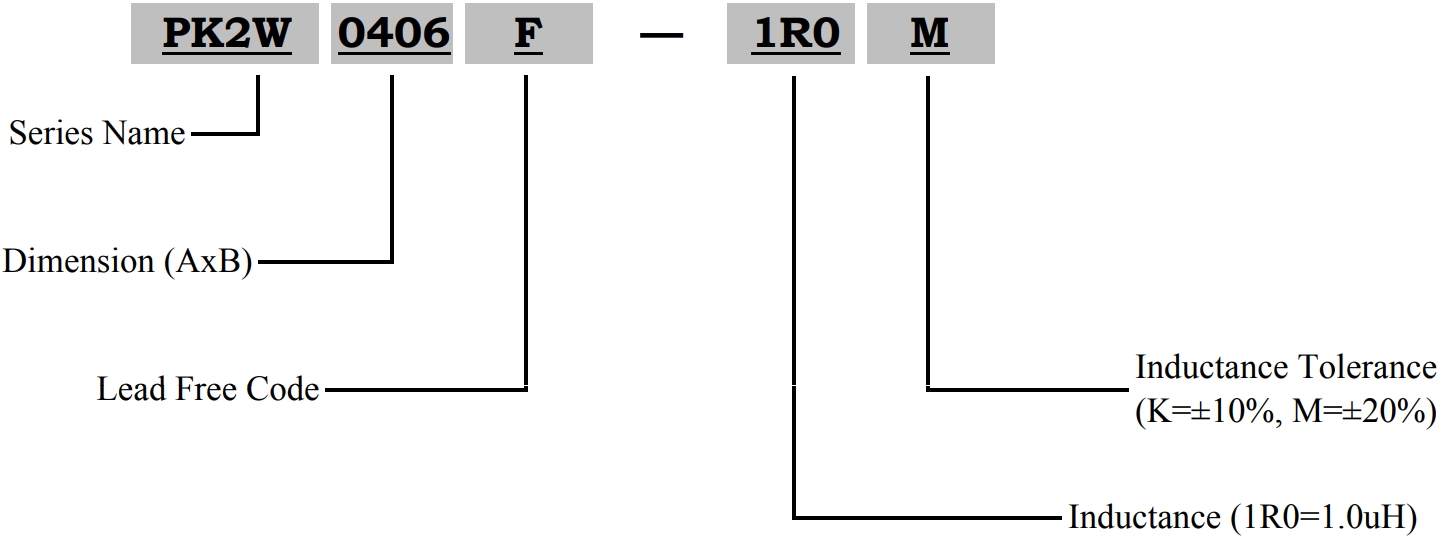

产品命名规则 |
|
|
封装规格
0810, 1112, 1620
0406, 0507, 0608, 0707, 0710, 0812
Product series | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | WΦ(mm) | Datasheet |
|
0406 | 4.5±0.5 | 7.0±1.0 | 15min | 10min | 2.5Max. | 2.0±0.5 | 0.6 |
| |
0507 | 5.5±0.5 | 9.0±1.0 | 15min | 10min | 2.5Max. | 2.5±0.5 | 0.6 |
| |
0608 | 6.5±0.5 | 10.0±1.0 | 15min | 10min | 2.5Max. | 3.0±0.5 | 0.6 |
| |
0707 | 6.7±0.5 | 9.0.0±1.0 | 15min | 10min | 2.5Max. | 4.8±0.5 | 0.6 |
| |
0710 | 6.7±0.5 | 10.0±1.0 | 25.0±1.0 | 18.0±5 | 2.5Max. | 3.0±0.5 | 0.65 |
| |
0810 | 8.7±0.5 | 10.0±1.0 | 5.0±1.0 | - | 2.5Max. | 5.0±0.8 | 0.65 |
| |
0812 | 8.7±0.5 | 12.0±1.0 | 25.0±5.0 | 18.0±5 | 2.5Max. | 5.0±0.8 | 0.65 |
| |
0912 | 8.7±0.5 | 12.0±1.0 | 25.0±5.0 | 18.0±5 | 2.5Max. | 5.0±0.8 | 0.65 |
| |
1112 | 11.7±0.8 | 12.0±1.0 | 15.0±5.0 | - | 2.5Max. | 9.0±1.0 | 0.6-0.8 |
| |
7.0±0.8 | 0.8 |
| |||||||
1620 | 16.00 | 20.00 | 15.0±5.0 | - | 3.0Max. | 8.0±1.5 | 1.0±0.1 |
|
